WALL szerelés
Felületi fűtési és hűtési rendszer felszerelése System KAN-therm WALL segítségével
A System KAN-therm WALL száraz szerkezete a fűtő- és hűtőpanelek fémből vagy fából készült speciális teherhordó szerkezetre történő felszereléséből áll. A fűtő- és hűtőpaneleket közvetlenül felületre is lehet szerelni (pl. ragasztással vagy csavarozással) - ilyen helyzetben a felületeknek nagyon egyenletesnek kell lenniük.

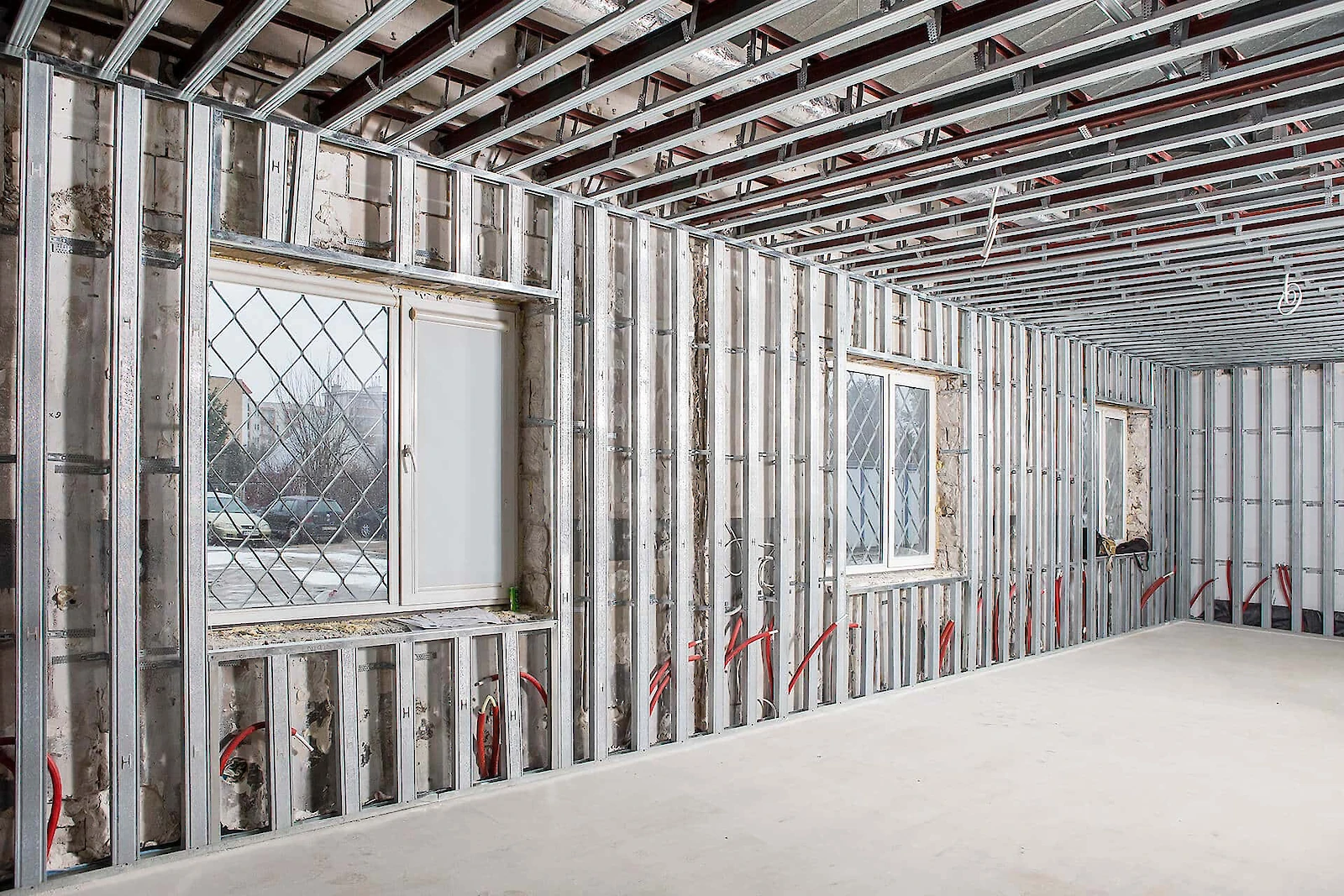

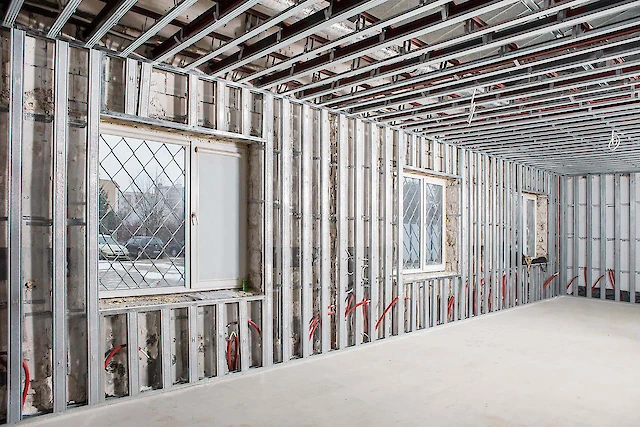

A teherhordó szerkezet készülhet fából (léc, favázas szerkezet) vagy acélprofilból.

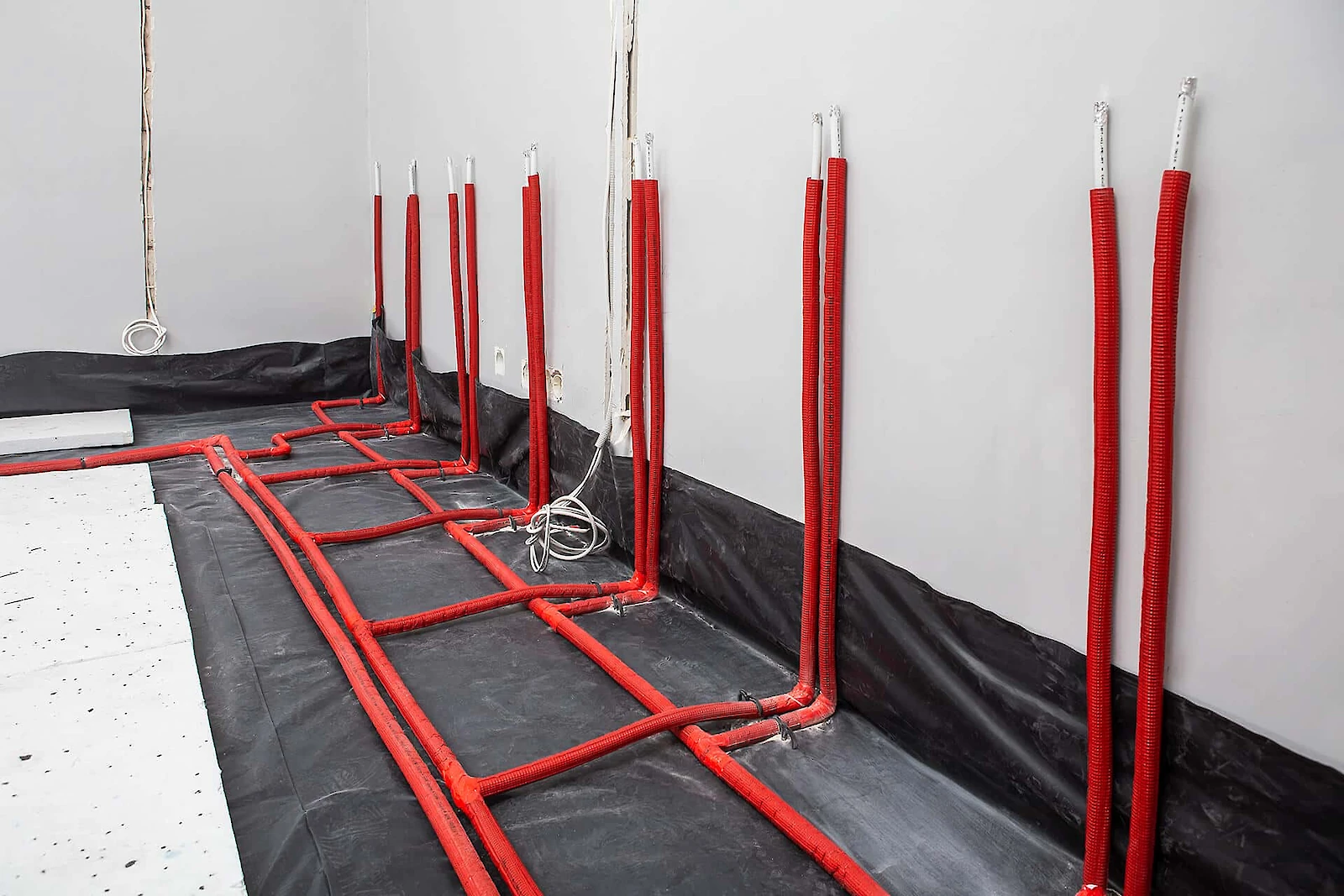

1. A teherhordó szerkezet beépítése előtt el kell végezni a fűtő- és hűtőpanelek betáplálását. Szükséges továbbá a teherhordó szerkezet mögé vezetendő egyéb beépítések tervezése, lefektetése, pl. villany, szennyvíz stb.
2. Az összes szükséges felszerelés lefektetése után folytatható a panelek tartószerkezetének (keret) összeszerelése.

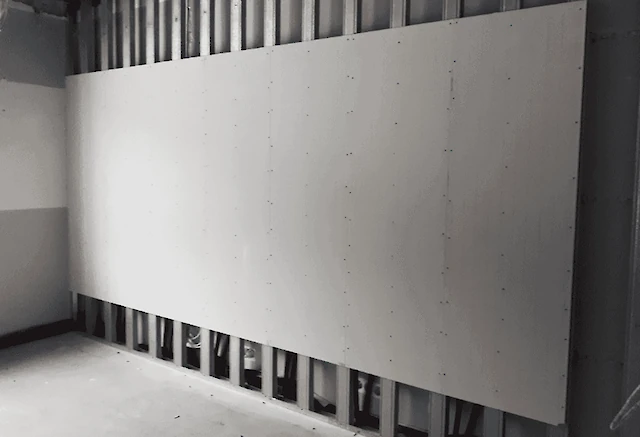

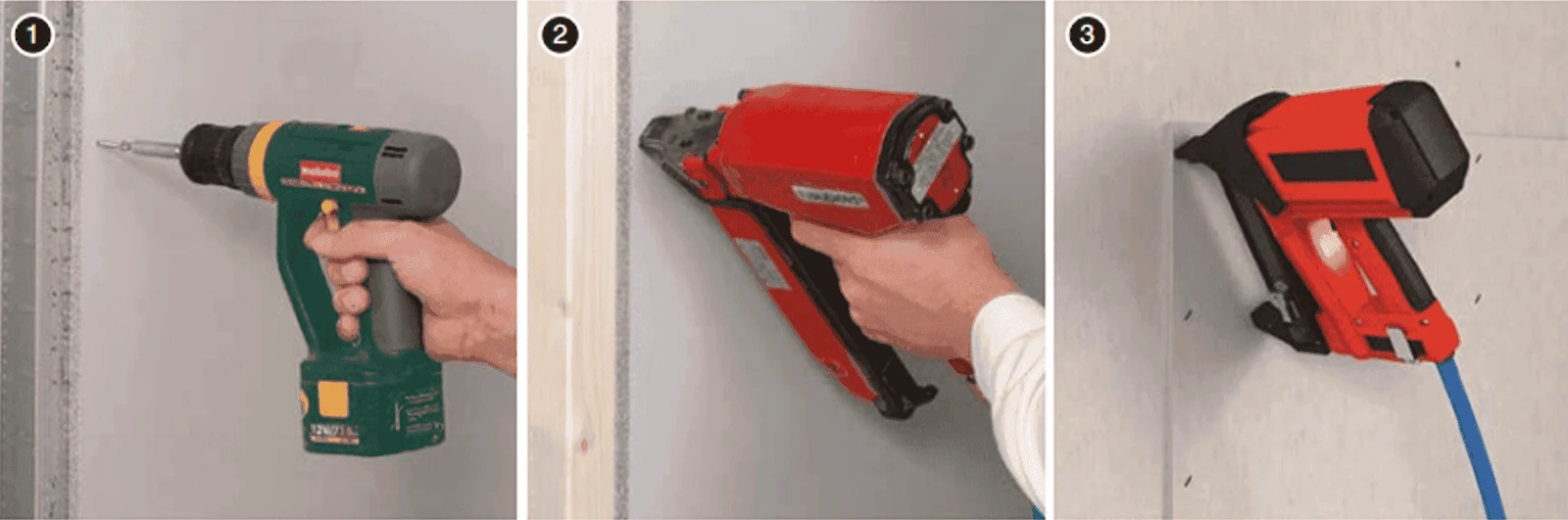

3. A fűtő- és hűtőpanelek a teherhordó szerkezetre a következőképpen szerelhetők fel:
- Csavarokkal rögzítés acélszerkezetre vagy faszerkezetre (1. ábra)
- Bilincsekkel faszerkezetre (2. ábra)
- Gipsz- és rostlemezekhez rögzítő bilincsekkel, kettős lemez (3. ábra)
