A KAN-therm TBS egy komplett rendszer, amelyet padló- és fal- fűtési és hűtési rendszerek száraz módszerrel történő építésére terveztek. A System KAN-therm TBS fő csőrögzítő eleme egy speciálisan profilozott habosított polisztirol lemez, fém lamellákkal

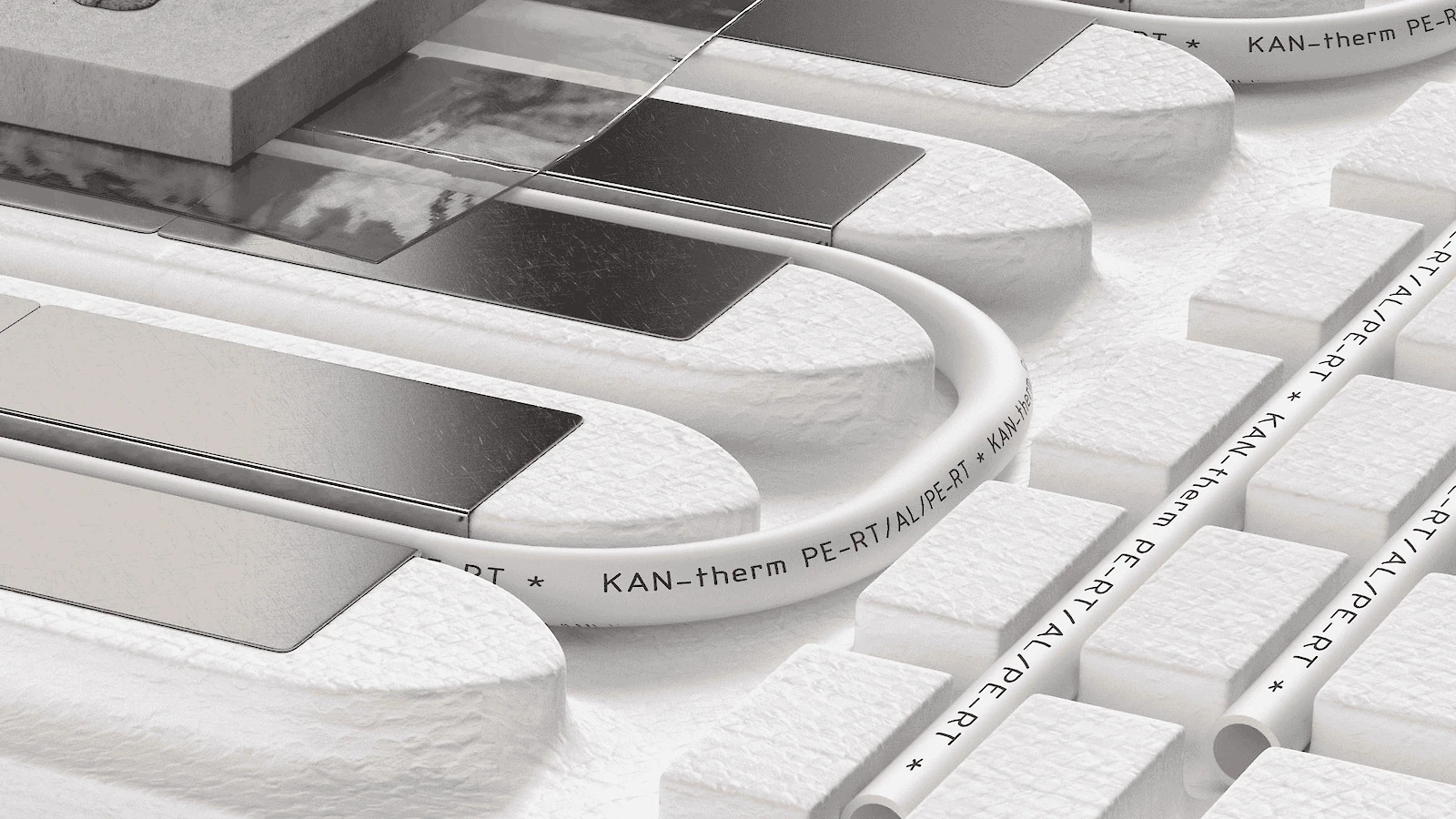

TBS kivitelezés
A KAN-therm TBS rendszer egy könnyű szerkezet, egyszerű és könnyen telepíthető. Magában foglalja:
- Habosított polisztirol tábla profilozott hornyokkal
- Szegély szigetelés
- Fém profil
- PE fólia

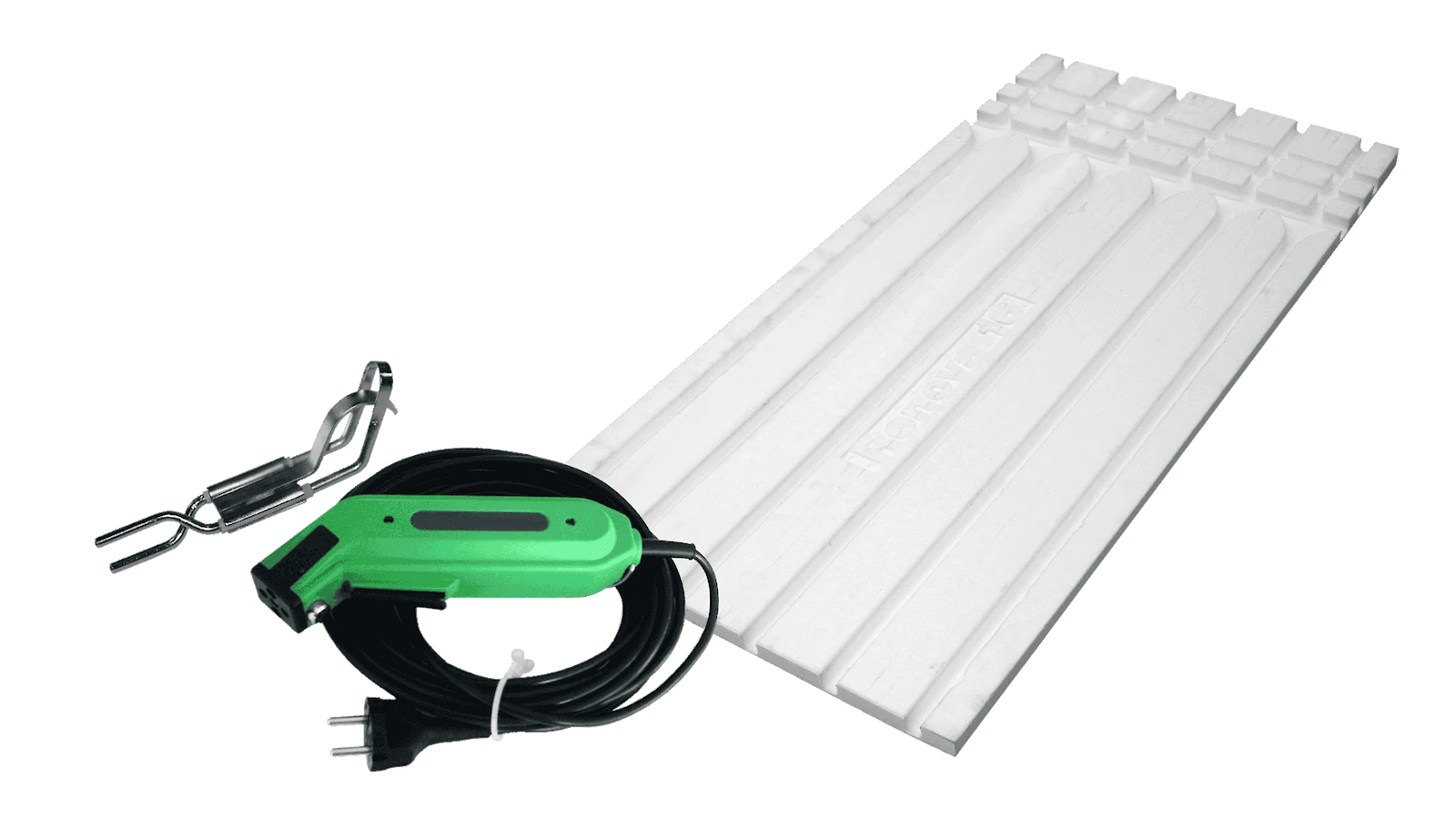

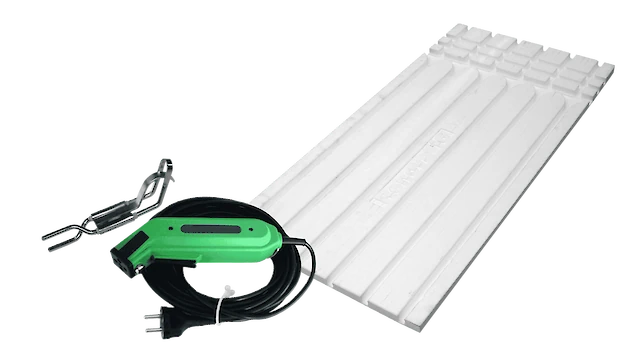

TBS polystyrene táblák
A rendszer alapja egy EPS 200 szigetelő habosított polisztirol lemez, speciálisan profilozott hornyokkal a fűtési csövek rögzítésére. Ezenkívül a rendszer kiegészítő szigetelőlapokat is kínál.
A mellékelt táblák 0,5 x 1,0 m méretűek.
A KAN-therm TBS rendszer lehetővé teszi 14 és 16 mm átmérőjű csövek fektetését, távolsággal
167 – 250 – 333 mm.
A TBS profilozott táblák lerakásakor figyelembe kell venni a tekercs tervezett alakját. A kanyarulatos forma javasolt. A kiegészítő szigetelés TBS táblát olyan helyzetekben alkalmazzák, amikor az alaplapprofil nem teszi lehetővé a csövek elosztóhoz való vezetését (csősűrűség). Ilyen helyzetekben a szükséges profilt a kiegészítő lapon lévő TBS-vágóval kivágják.

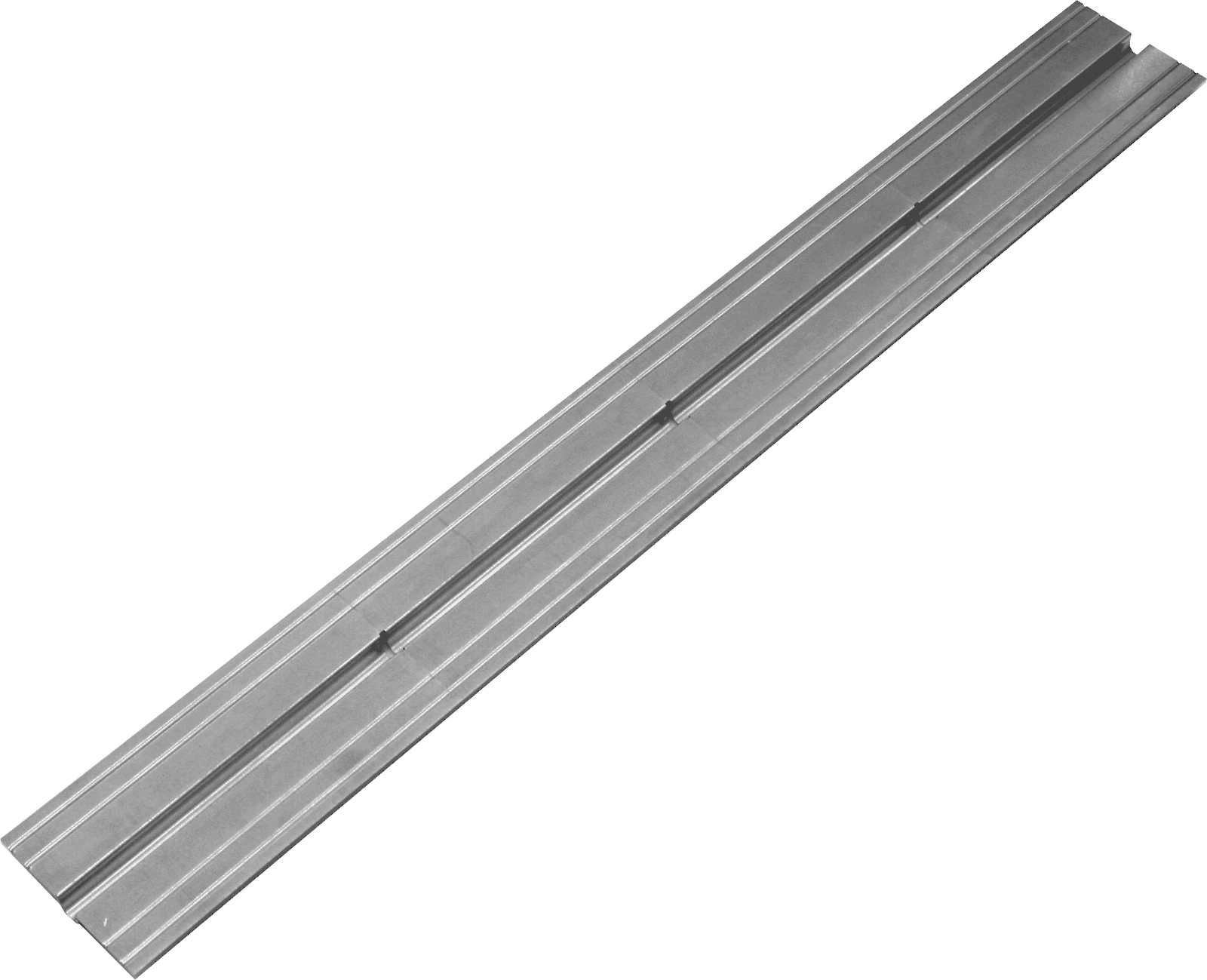

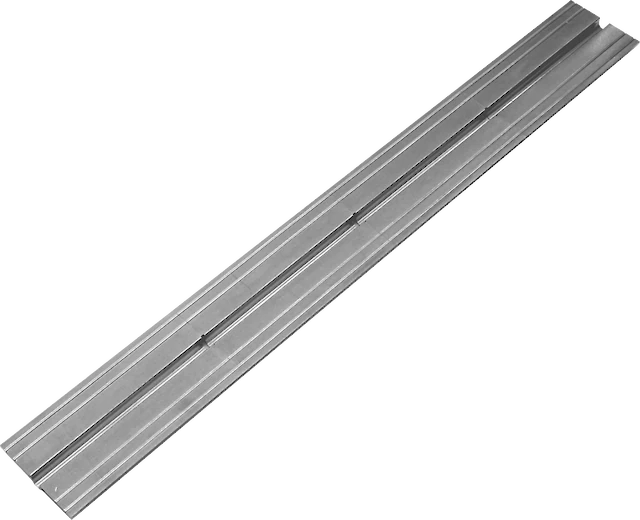

TBS fém profil
A profil célja a fűtőcsövek hőátadó felületének növelése.
A profilokat 1,0 x 0,12 m-es egyedi elemek formájában szállítjuk.
A lerakott profilozott TBS lapokba beletoljuk a fémprofilt, majd a csövet úgy toljuk be, hogy az a fémprofilon belül legyen. A fémprofil oldalsó hornyokkal rendelkezik, amelyek segítségével 250 mm- enként letörve könnyen beállítható a hossza.
A fémprofilt úgy kell lefektetni, hogy a széle kb. 50 mm-rel véget érjen, mielőtt a csövek irányváltoztatása megkezdődne (elkerülve a csövek érintkezését a profilhoz a hőtágulás következtében).

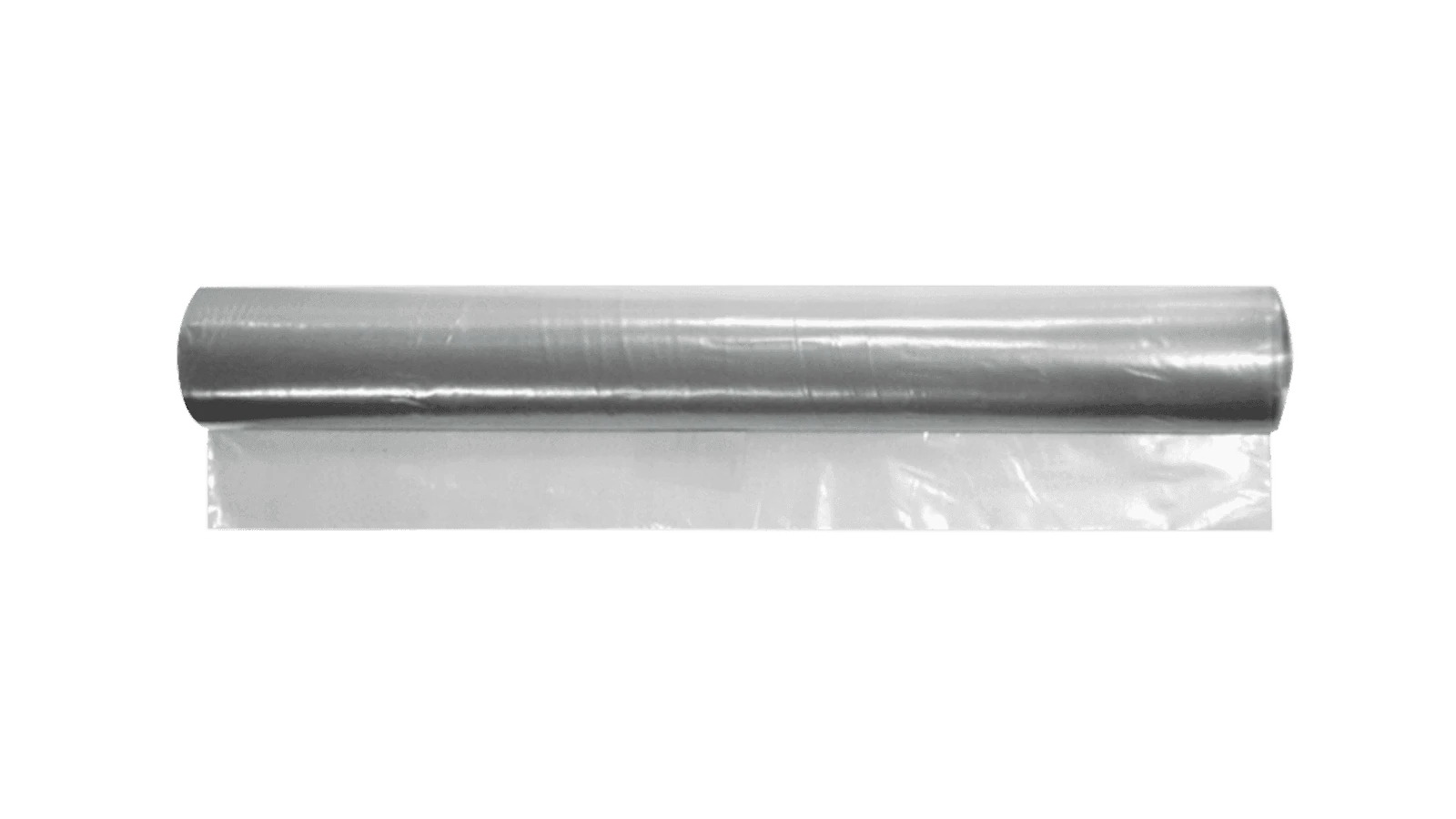

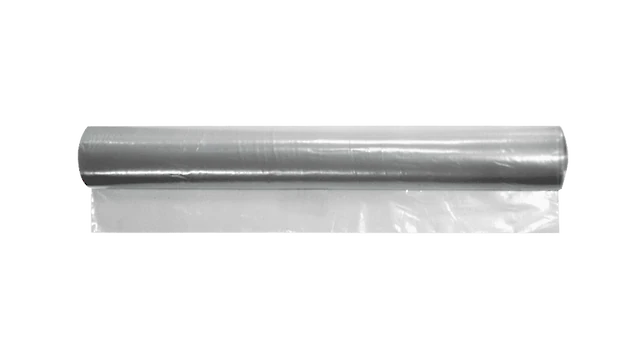

PE fólia
Célja, hogy csökkentse a berendezés hőhatásból eredő zajt.
2m széles, és 50m hosszú tekercsben szállítjuk.

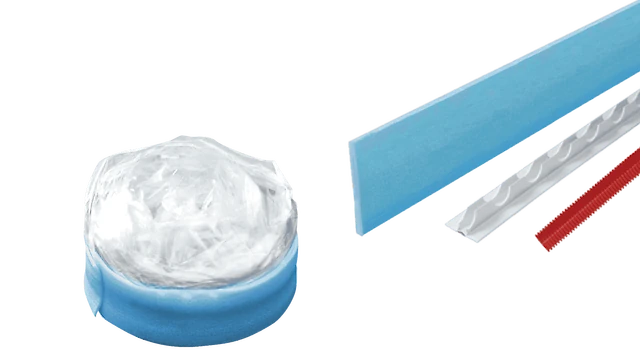

Kiegészítő elemek
A teljes felületi szerelés további anyagok használatát igényelheti az optimális működés érdekében:
- A fűtőpanelt az épület szerkezeti elemeitől elválasztó élszalag.
- Dilatációs szalag a nagy felületek kisebbekre osztásához.
