VALVEX PRO funkcionális mágneses leválasztók
A VALVEX PRO újdonság a rendszerek védelmében. Funkcionális mágneses leválasztók központi fűtési rendszerekhez - hőszivattyúk, gázkazánok és más hőforrások által működtetett -, valamint légkondicionáló berendezésekben.
A VALVEX PRO funkcionális leválasztók jellemzői
Egyetlen szakembert sem kell meggyőzni a berendezésekkel napi szinten foglalkozó szakemberek védelmének fontosságáról. A létesítmény típusától függetlenül a szennyeződések eltávolítása segít elkerülni az egyes alkatrészek - például a keringetőszivattyú járókerek, a zónaszelepek vagy a hőcserélők - meghibásodását. A kiválasztott alkatrészek meghibásodása a fűtési teljesítmény és hatékonyság csökkenéséhez vezet.
Szennyeződés leválasztása a központi fűtési rendszerben
A központi fűtési rendszerben lévő szennyeződések a vízből származó korrózió és vízkő lerakódás eredménye. Ezek a részecskék lehetnek mágneses típusúak - amelyeket a fém korróziója okoz - vagy nem mágnesesek, például homok. Minél keményebb a víz, annál több csapadék (vízkő) rakódik le a csövekben és a radiátorokban. A lerakódás kialakulásának kedvez a magas vízhőmérséklet és a magas pH-érték; a korrózió viszont a rendszerben lévő levegővel és a víz csökkent pH-értékével jár együtt. Ezenkívül mágneses és nem mágneses szennyeződéseket okozhatnak a szerelési munkákból származó maradványok. A keletkezés módjától függetlenül minden szilárd és mágneses szennyeződés valós veszélyt jelent a berendezés megfelelő működésére.
Mitől függ, hogy milyen eszközt választunk a létesítmény védelmére?
A központi fűtési rendszer szilárd és mágneses szennyeződések elleni védelmére többféle megoldás létezik. Az adott megoldás kiválasztásakor figyelembe kell venni a készülék Kv együtthatóját és az ülepítő tartály méretét. Az előbbi esetében fontos, hogy olyan együttható értékű készüléket válasszunk, amely nem okoz túlzott ellenállást a berendezésben. Bár az elválasztó berendezés minimális Kv-értékét a tervezőnek kell meghatároznia, a gyakorlatban a telepítők gyakran csak a tapasztalataik alapján választják ki a berendezéseket. Fontos azonban megjegyezni, hogy a minimális Kv-értéket mindig a létesítmény jellemzői, valamint az adott fűtőkészülékre vonatkozó gyártói irányelvek alapján kell meghatározni. A második kulcsfontosságú tényező, amely befolyásolja a berendezés kiválasztását a berendezés védelmére, az ülepítő tartály mérete. Különösen az utólagosan felszerelt, azaz radiátorokkal vagy fémcsövekkel felszerelt berendezések esetében kell nagy szennyeződéstároló kapacitású készüléket használni. Az utolsó kritérium a szűrési sebesség, amely a védendő termék adatlapján szerepel.
Hogyan működnek a mágneses szeparátorok?
A mágneses szeparátorok a ferde szűrők mellett a központi fűtési rendszerek védelmének két alapvető eszközének egyike. Ezeknél azonban hatékonyabbak. Amennyiben elegendő beépítési hely áll rendelkezésre, a mágneses szeparátorok használata erősen ajánlott. Különösen a nagy szennyeződési potenciállal rendelkező berendezések - mint például a régi, utólagosan beszerelt, fém alkatrészekkel ellátott berendezések - esetében jelentik a lehető legjobb megoldást.
A mágneses szennyezőanyag-eltávolítás a szeparátorokban mágneses magok alkalmazásával történik - a mágneses patronokkal felszerelt ferde szűrőkhöz hasonlóan. A szeparátorokban használtak azonban sokkal nagyobbak, mint a ferde szűrőkben használt társaik, ami a teljesítményükben is megmutatkozik. A szeparátorok magasabb Kv áramlási együtthatóval rendelkeznek, mint a ferde szűrők, ezért kisebb áramlási ellenállást okoznak a rendszerben. Ezenkívül a szeparátorokban nagyobb tér áll rendelkezésre a szennyeződések felhalmozódásához, így nem kell őket olyan gyakran tisztítani, mint a ferde szűrőket.
A részecskék eltávolítása a szeparátorokból háromféleképpen történhet - hálós szűrőkkel, örvénykamrákkal vagy speciális rácsokkal, amelyek kicsapják a szennyező anyagok energiáját.
Az előbbi különösen figyelemre méltó. A készülék testében elhelyezett rozsdamentes acélhálós szűrők használatán alapul. Az örvénykamrás megoldással ellentétben itt az elválasztás azonnal az első keringtetési ciklusban megtörténik - függetlenül a rendszerben lévő folyadék sebességétől.

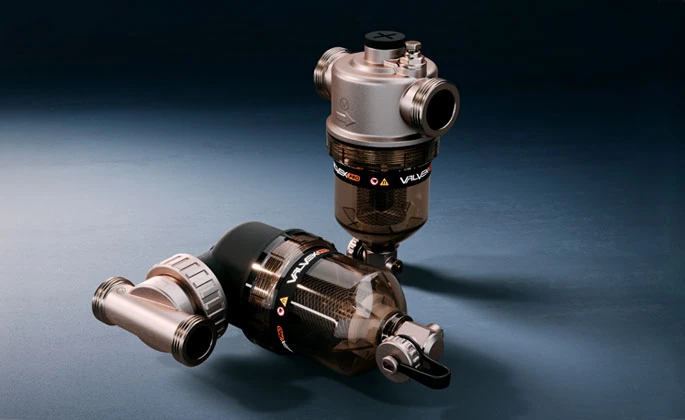

H-PURE DN32 és V-PURE DN25

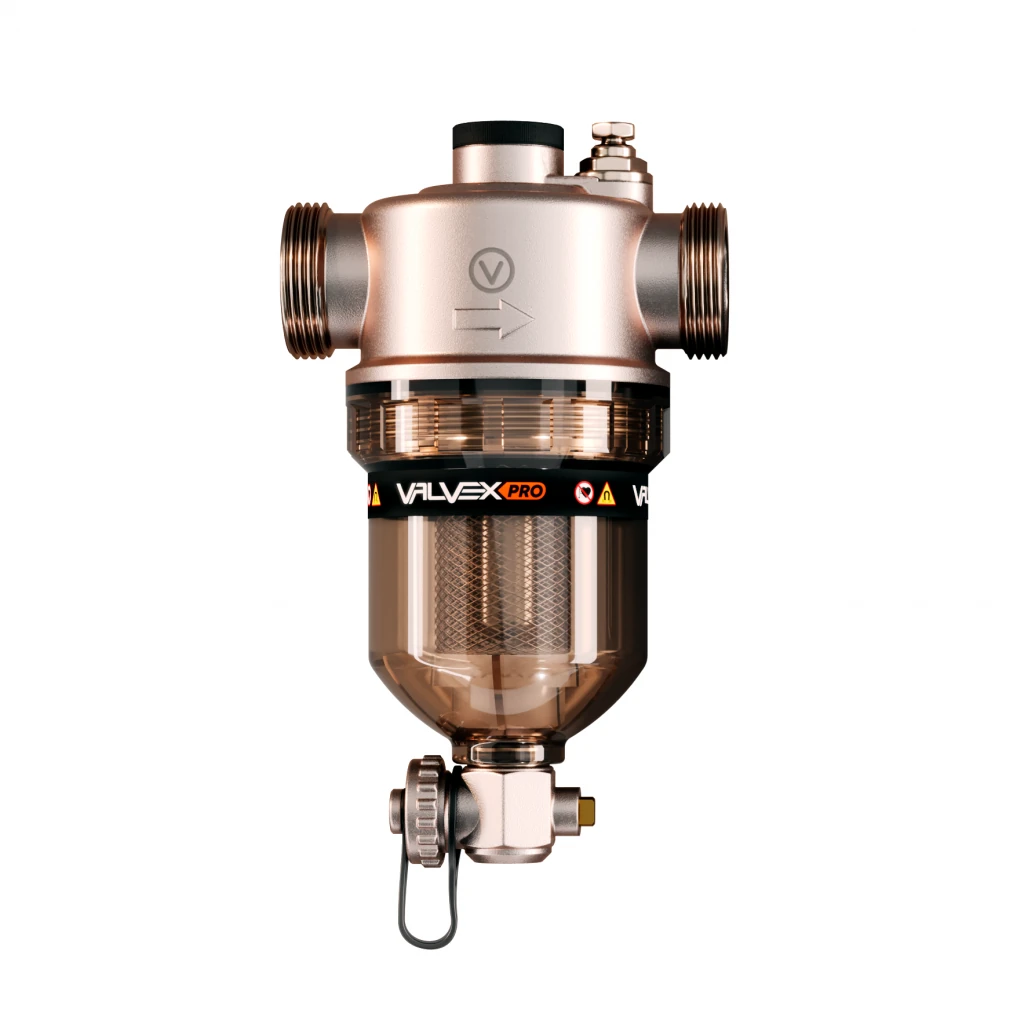

A H-PURE DN 32 mágneses szeparátor vízszintes csővezetékekbe történő beépítésre készült. Olyan berendezések és berendezések védelmére szolgál, ahol nagy kapacitású szerelvényekre van szükség - különösen hőszivattyús berendezéseknél. Magas Kv együtthatójának köszönhetően sikeresen alkalmazható olyan berendezésekben, ahol nagy áramlási sebességre van szükség. A robusztus sárgaréz test az 5/4"-os csatlakozásokkal együtt 16,25 m³ áramlási sebességet tesz lehetővé.

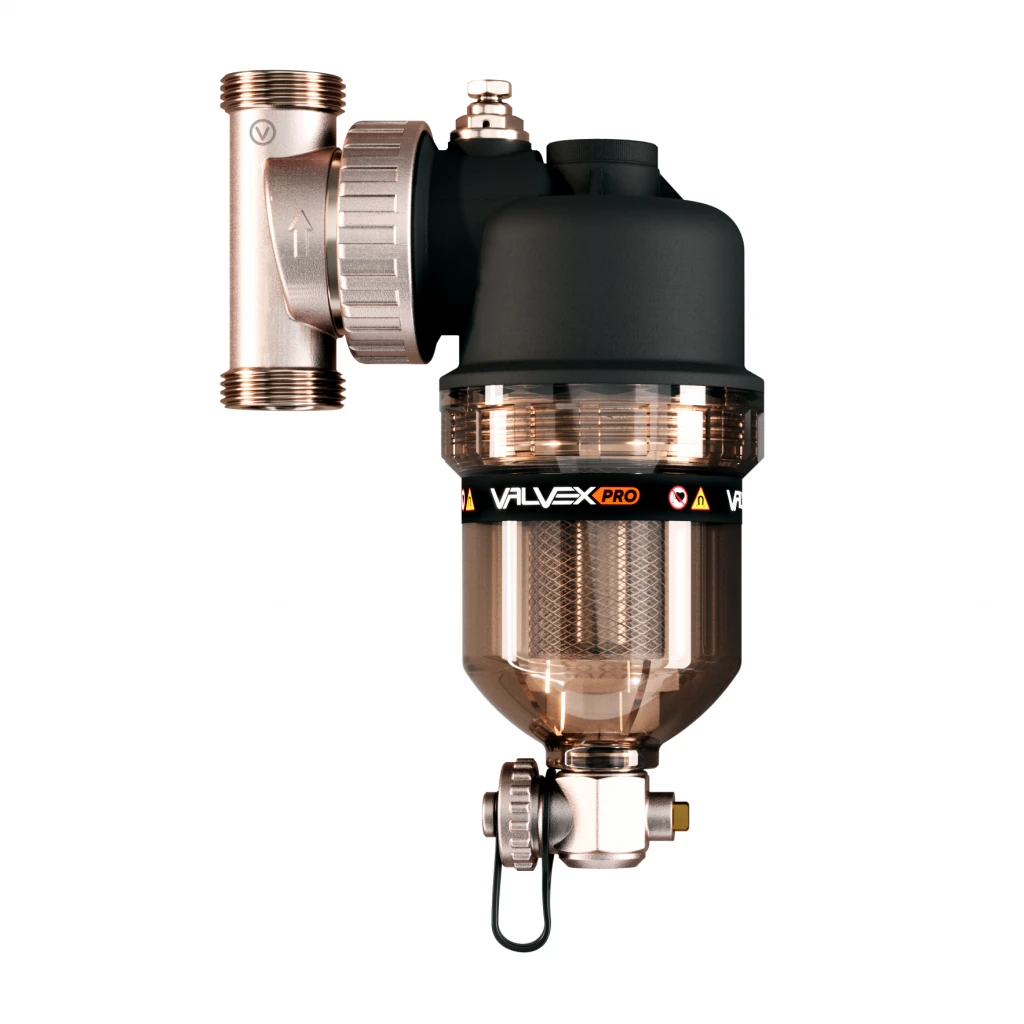

Az új szeparátorok közül a második, a V-PURE DN 25 vízszintes és függőleges csővezetékekben egyaránt használható. Ez az 1" csatlakozási átmérőjű forgó csatlakozóperem elhelyezésének köszönhető. A V-PURE DN 25 olyan berendezések védelmére szolgál, ahol a helytakarékosság elengedhetetlen. Különösen ajánlott gázkazánnal ellátott rendszerek védelmére.
Mindkét modell közös funkciókkal rendelkezik: egy 11 000 [Gs] erősségű mágneses mag felelős a mágneses részecskék csapdába ejtéséért; egy 800 [µm] rozsdamentes acélhálós szűrő választja el a szilárd anyagokat; egy átlátszó ülepítő tartály garantálja a tartályban felhalmozódó üledék jobb ellenőrzését, miközben lehetővé teszi a kezelőszerek alkalmazását; egy forgatható, ferde szögű leeresztőszelep biztosítja a szeparátor kényelmes tisztítását; egy gombos szellőzőszelep lehetővé teszi a szeparátorban felhalmozódott levegő gyors eltávolítását.
Műszaki specifikációk
| Gyári kód | P max | Hőm. min. (°C) | Hőm.max. (°C) | Kv (m³/h) |
Mágnes erősség (Gs) | Szűrési finomság (μm) | Csatlakozás átmérője | |
| Mágneses leválasztó V-PURE DN 25 | 6096980 | PN 5 | 0 | 90 | 5,02 | 11 000 | 800 | 1" |
| Mágneses leválasztó H-PURE DN 32 | 6096990 | PN 5 | 0 | 90 | 16,25 | 11 000 | 800 | 5/4" |
